为先科技 已改进超大型硫化器（178-240根管），并实现了成功运行和广泛应用：

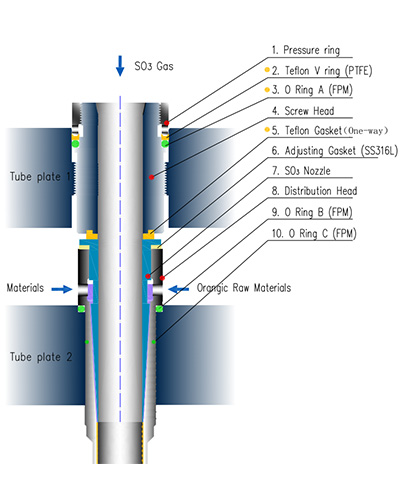

1.螺丝头： 如图1所示，垫片（1-3号）阻隔二氧化硫，防止管板1与螺钉之间发生锈蚀或卡死。5号为单向垫片，所需扭矩不到进口设备的一半，显著降低了管板1的变形。

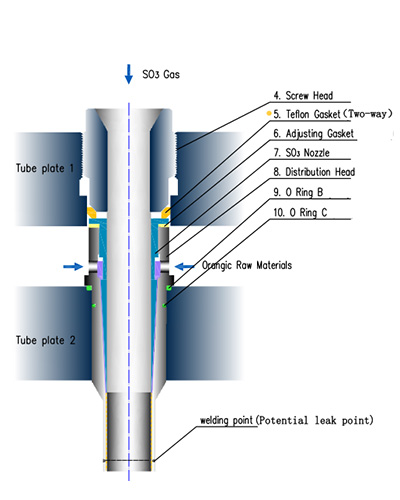

2. 增加分配室高度： 由于采用了改进的螺头密封，有机腔高度可增加25%以上，从而最大限度地减少中心与边缘之间的流压差，实现均匀分布，尤其适用于管数达到178/192根或以上的超大型磺化器。进口磺化器受限于双向垫片（图2中的部件5），其高度固定为32毫米，随着尺寸的增大，会导致压差增大。

3. 加压回水： 改进的螺杆头密封件提高了密封环上的夹紧力（图1，部件9），允许壳侧冷却水压力高于0.5 MPa，并实现加压回水，从而无需大功率循环泵。进口设计（图2，部件9）带有限位块，将壳侧压力限制在≤0.15 MPa，防止加压回水。

维县磺化器组装和拆卸指南

（A）管板拆卸注意事项

1. 稍微松开压环（部件 1）后，松开螺丝头（部件 4，图 1），然后卸下所有螺丝头。

2. 一旦螺钉头被移除，管板 1 的反作用力就消失了；中心定位杆（1-3）可以轻轻地拧下来并取出。

3. 通常情况下，管板 1 每隔 1-2 年需要拆卸一次。清洁进料室或喷嘴时，只需拧下螺丝；碎屑可用吸尘器吸出。

4. 螺丝头密封件（部件 1-3）可以重复使用；无需每次都更换。

（B）管板 1 和螺钉头安装

1. 根据管布局，使用三个定位拉杆定位管板 1 和 2；拧紧螺母。

2. 使用 400 毫米（16 英寸）扭矩扳手安装中心杆（1-3），最大扭矩为 80 kN，均匀拧紧；不要使用额外的杠杆作用。

3. 按顺序拧紧其他拉杆螺栓，最后斜向拧紧，以避免受力不均和边缘泄漏。轻轻检查中心杆。

4. 安装螺钉头：稍微松开压环，用扭矩扳手拧紧螺钉（35-45 kN，咔嗒声表示正确），确保受力均匀，然后拧紧压环。

（C）泄漏和压力测试

1. 不要在螺丝头松动的情况下测试壳体侧泄漏；请先将拉杆和螺丝头完全拧紧。

2. 在实验室循环期间，打开排气管板 1 室，用手电筒或干纸检查每个螺丝的 PTFE 垫圈（部件 5）和环；确保没有泄漏。
